[광/전기화학 셀] High Throughput Screening Test System, ST-HTS100

​광전기화학 고성능 스크리닝 평가 시스템

HTS 시스템은 광전기화학적 반응을 이용하여 다양한 화합물이나 재료의 특성을 신속하게 평가하는 기술입니다. 이 시스템은 특히 태양광 전환, 물 분해, 연료 전지 등의 에너지 관련 연구에서 중요한 역할을 합니다. HTS는 종종 관심 샘플의 조합 라이브러리를 생산하여 단일 실험 설정에서 한 번에 많은 샘플을 테스트할 수 있게 해줍니다. 에너지 변환 및 저장 기술의 발전에 중요한 기여를 하고 있으며, 연구 효율성을 극대화하고 새로운 재료를 신속하게 발견하는 데 중요한 도구로 사용되고 있습니다.

유사장비: 주사 광전기화학 현미경, SPECM(Scanning PhotoElectroChemical Microscopy)

<용도>

- 레이저 스캐닝 기술을 이용하여 광촉매박막 시료의 전기화학적 특성을 분석할 수 있는 HTS(high throughput screening) 시스템 - 대면적 100cm2급 면적의 기판에 성장된 광촉매 박막의 전기화학 특성을 연속/비연속 레이저 스캔 기술을 이용하여 측정

- 레이저 스캔 조건 (XY 축 이동 거리, 레이저 조사 시간, scan rate 등) 에 따라 정량화된 분석 결과를 2D/3D 이미지로 구현하여 대면적 시료의 광전기화학적 거동 파악

<HTS 시스템의 적용 분야>

- 태양광 전환 연구: 새로운 광촉매나 광전극 재료를 발굴하고 최적화하는 데 사용

- 물 분해: 물을 산소와 수소로 분해하는 효율적인 촉매를 찾기 위해 사용

- 연료 전지: 연료 전지의 성능을 향상시키기 위한 새로운 재료를 평가.

- 환경 모니터링: 오염 물질의 광전기화학적 반응을 통해 환경 상태를 모니터링.

<HTS 시스템의 장점>

- 속도: 다양한 조건에서 많은 시료를 신속하게 테스트할 수 있음.

- 정확성: 자동화된 시스템을 통해 인적 오류를 최소화하고 반복성을 높임.

- 다양성: 다양한 파장과 전기화학적 조건을 적용하여 시료의 특성을 다각도로 평가함.

​<주요 사양>

- 대면적 100cm2급 광촉매박막 광전기화학성능 HTS 시스템

- 암실 사이즈: 700mm(W) x 750mm(L) x 810mm(H)

- 테스트 셀 크기: 180mm x 50mm, 100mm x 100mm

- 레이저 타입: 다이오드 레이저, 405nm, 1~180mW 가변 파워, 광 파이버 형태로 출력 가능

- 3축(XYZ) Motorized Positioner, XYZ축 해상도 100um 이내

- XYZ Scanning 속도 및 이동 제어, 시편 표면에 대한 광전기화학 정보 이미지화

- Photocurrent Mapping Imaging 측정 분석 및 2/3D 컬러 표면 지도화

- 포토 전류 이미징(LBIC, Laser Beam Induced Current) 측정 가능

<제품 사진>

High Throughput Screening Test System, ST-HTS100

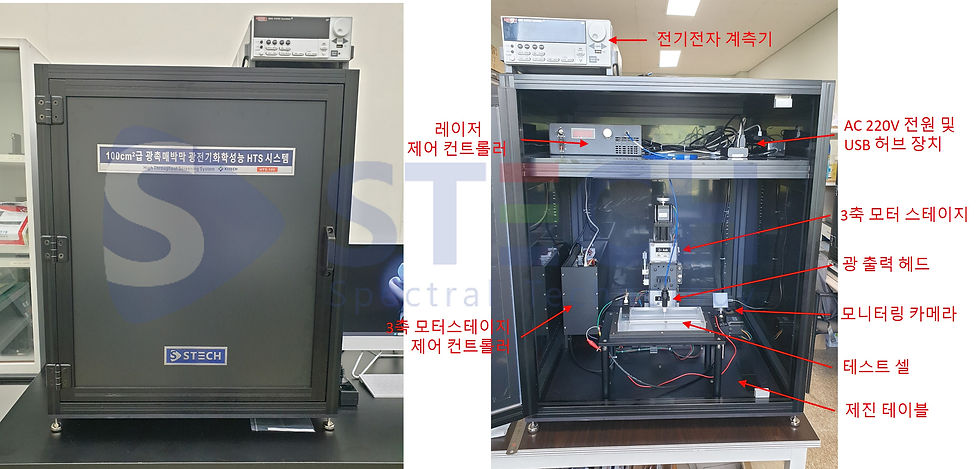

<제품사진(전면/내부)>

High Throughput Screening Test System, ST-HTS100

<태양전지의 포토 전류 이미징(LBIC) 측정>

Photocurrent imaging (LBIC) measurements of solar cells

<광촉매 시료를 이용한 HTS 측정 결과>

Hig Throughput Screening Test System Software

<HTS 기술 관련 참고 논문>

Reference papers related to HTS technology

궁금하신 점이나 요청사항이 있으면 언제든지 문의해주세요.
